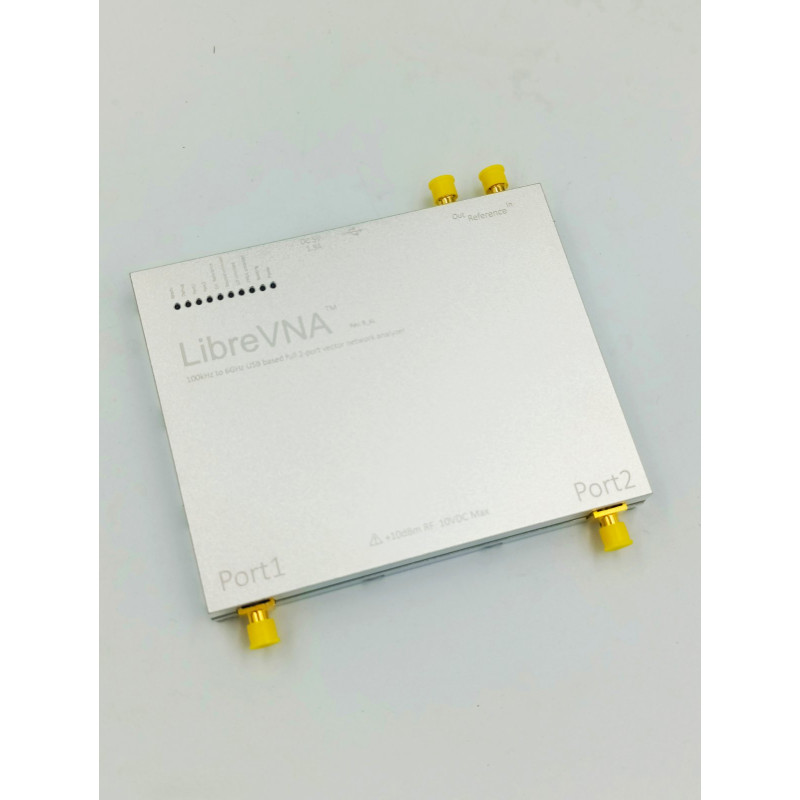

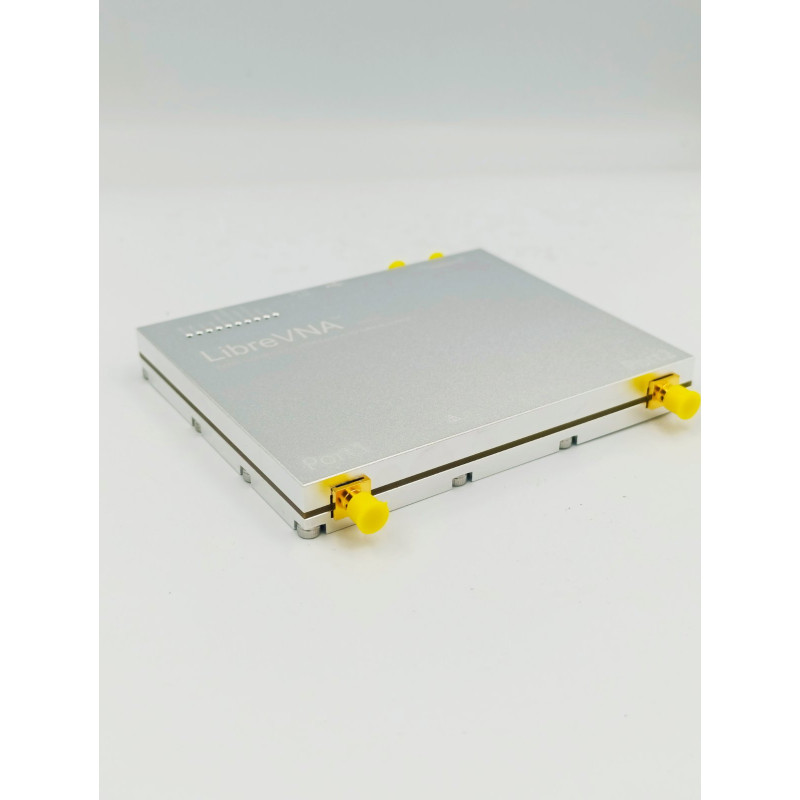

LibreVNA: Лабораторна точність у форматі компактного USB-модуля
LibreVNA — це повнофункціональний двопортовий векторний мережевий аналізатор (VNA), що перетворює ваш комп'ютер на потужну станцію для аналізу НВЧ-ланцюгів. Завдяки робочому діапазону від 100 кГц до 6 ГГц, цей пристрій дозволяє проводити повний аналіз чотириполюсників, вимірюючи всі чотири S-параметри ($S_{11}$, $S_{21}$, $S_{12}$, $S_{22}$) з високою динамічною розв’язкою.
Чому LibreVNA — це вибір професіоналів?
Повноцінна двопортова архітектура
На відміну від багатьох бюджетних аналізаторів, LibreVNA оснащений двома незалежними вимірювальними портами. Це дозволяє досліджувати не лише антени (коефіцієнт відбиття), а й активні пристрої: підсилювачі, дуплексери та складні фільтри, аналізуючи проходження сигналу в обох напрямках.
Вражаючий динамічний діапазон
Пристрій забезпечує глибину вимірювання понад 95 дБ (на частотах до 3 ГГц) та понад 50 дБ (на частотах до 6 ГГц). Це дає можливість бачити найдрібніші деталі АЧХ навіть у глибоких зонах режекції фільтрів.
Обчислювальна потужність вашого ПК
LibreVNA використовує ресурси комп’ютера для обробки даних, що забезпечує:
Необмежену кількість точок сканування: Ви не обмежені пам'яттю приладу.
Гнучкість інтерфейсу: Зручна робота з великими графіками та діаграмами Сміта.
Експорт даних: Миттєве збереження результатів у форматах Touchstone для подальшого моделювання.
| Параметр | Показник LibreVNA |
| Частотне охоплення | 100 кГц – 6000 МГц (суцільний спектр) |
| Вимірювальні порти | 2 порту (SMA-female), 50 Ом |
| Динамічний діапазон | 95 дБ ($<3$ ГГц), 50 дБ ($<6$ ГГц) |
| Метод калібрування | SOLT (Short-Open-Load-Thru) |
| Швидкість розгортки | Залежить від IFBW (оптимізовано для ПК) |
| Живлення та зв'язок | USB Type-C |
Сфери застосування та функціонал
Розробка НВЧ-пристроїв: Налаштування вузькосмугових фільтрів, дільників потужності та узгоджувальних ланцюгів.
Аналіз антенних систем: Точне вимірювання КСВ (SWR), імпедансу на діаграмі Сміта та групового часу затримки (Group Delay).
Тестування підсилювачів: Вимірювання коефіцієнта підсилення, зворотної ізоляції та стабільності фази.
Кабельна діагностика: Визначення втрат у фідерних лініях та дистанції до неоднорідностей (TDR).

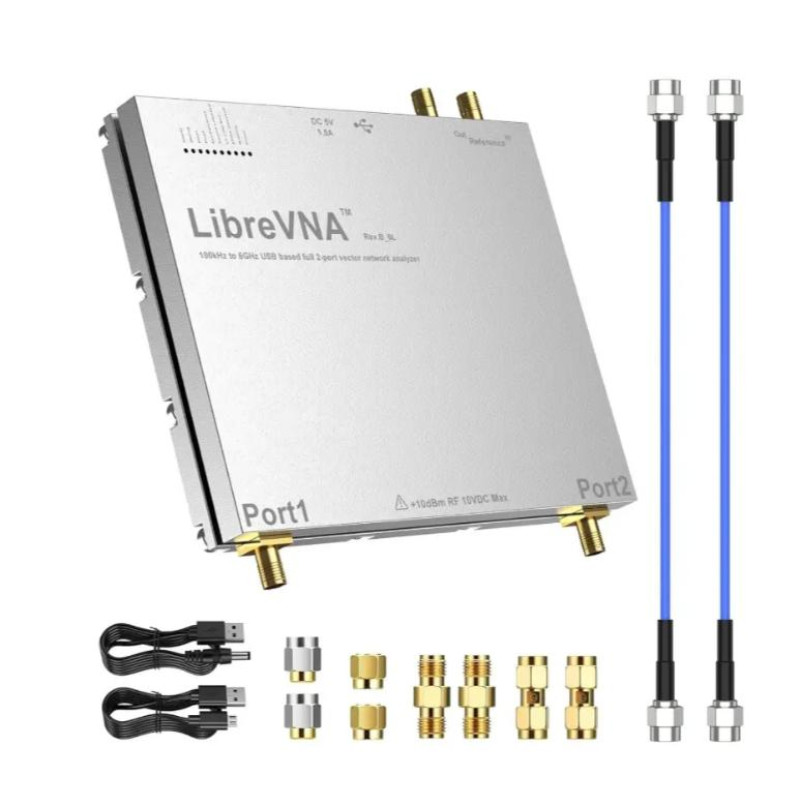

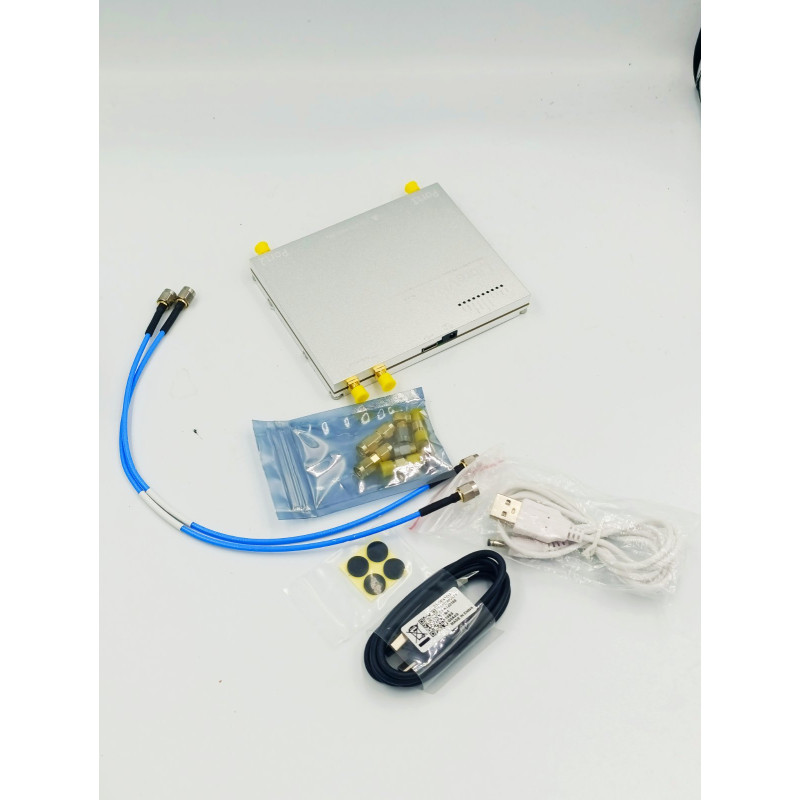

Комплектація «Ready-to-Measure»
Пристрій поставляється з усім необхідним для старту:
Модуль LibreVNA у металевому екранованому корпусі.
Калібрувальний набір (SOLT): Open, Short, Load та адаптери Thru.
Якісні РЧ-кабелі для з'єднання DUT.
Кабель передачі даних USB-C.
